1、主頂

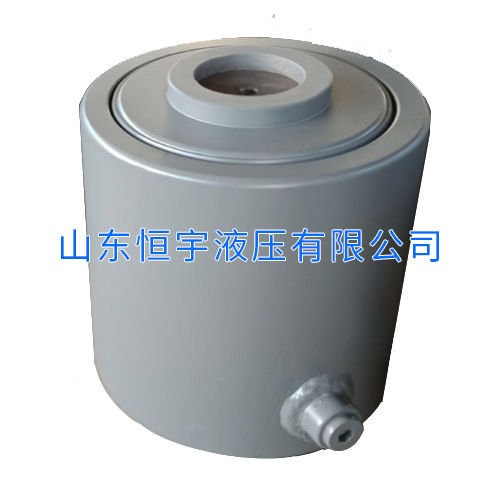

4個200t/千斤頂作為主千斤頂，千斤頂行程1.4米。千斤頂?shù)膭恿τ捎捅锰峁?。千斤頂后端采用木材和分壓環，均勻地作用在工作上，效果良好。前端千斤頂進入分壓環，通過頂鐵將力傳遞到管接頭。分壓環剛性足夠，與管端面接觸相對平坦，無變形。

2、中繼間：

頂長距離頂推過程中,當阻力超過容許總頂推力,當頂距離不能達成,須設置中繼間分段接力頂進。當頂長度超過100米,考慮在機頭后設置一只中繼間，并采用觸變泥漿注漿工藝。

中繼間由前殼體、千斤頂和后殼體組成。所述前殼體與所述前管相連，所述后殼體與所述后管相連，所述前、后殼體分別與承插連接和承插連接。兩個管道采用橡膠止水帶密封，防止水、土、泥漿流入管道。

每個中繼間設有10個千斤頂，每個千斤頂頂力為30噸，千斤頂沿圓周均勻布置。千斤頂行程28厘米，用扁鐵制成的緊固件固定在前殼體上。鋼殼結構完成，保證使用過程中不會變形。筒體外徑與管節外徑相同，可減少土體擾動、地面沉降和頂升阻力。

頂管通過后，拆下千斤頂及各種輔助部件，用細石混凝土填充管殼與管接頭內壁的間隙。

3、接口

管道接頭主要由外圈(鋼套圈)橡膠止水帶和軟土墊片組成。鋼套管環不得變形、界面過程中不得損壞的運輸和起重處理地方網站,以確保橡膠帶不會轉移或翻在管子的對接接頭,確保管接頭的密封。同時，鋼環套在進入現場前必須進行防腐處理。

橡膠軟管應保持清潔和無油，并保持在黑暗中以防老化。施工時，將膠管用強力膠粘在混凝土管口的溝槽上，粘貼牢固。在管接頭前涂抹無腐蝕性潤滑油，減少摩擦，防止軟管翻動、移位、斷裂。

軟木襯墊采用多層夾板(約1cm厚)，夾在前后管段的鋼套和環之間，使管段之間相互受力均勻，減少接頭損傷。頂穿管道后，將管道作為內部接口處理，將管道接縫之間的夾板鑿入相同深度(2 ~ 3cm深)，并用瀝青彈性接縫膏或水泥砂漿壓平。

4、注漿工藝

長輸管道(100米以上)頂升過程中，必須采用注漿技術。頂升過程中應采用觸變泥漿夾套來減小管壁與土體之間的摩擦力，并對失去的土體進行填筑，以減少土體變形、沉降和隔水。

觸變泥漿是由膨潤土和水按1:8的配比混合而成。觸變泥漿混合后儲存在漿池內，通過注漿機輸送到混凝土管的注漿孔內，注入土壤中形成泥套。
